UHPC | 混泥土也可以变得辣么轻盈

位于著名的王子公园前面,由著名建筑师Rudy Ricciotti设计的吉博恩茵体育场采用了23000平方米的UHPC超高性能混凝土做表皮,整个场馆轻盈明亮又通透。在这个项目中,UHPC超高性能混凝土主要应用于三大部分:


● 镂空立面:自承重镂空面板在立面的应用确保了光线的通透明亮;


● 立面与屋面之间的交界处的镂空面板:采用了更高的镂空率与更大的曲面;


● 屋面:1600块嵌入玻璃的屋面面板。


        建筑师的要求非常明确,双曲网状表皮可以吸收球场观众的声音, 立面通过建筑网格体系既可以导流雨水,同时可以过滤光线。建筑主结构为金属框架体系,由80根不同截面梁的组成。在工程设计之处,项目就选择了采用UHPC超高性能混凝土做幕墙, 主要是由于其具有高达150-250MPA抗压强度,以及其非常高的密实度, 环境中有害的化学物质几乎不可能渗透到UHPC面板里面。当然从设计形态来看, 体育馆的波浪起伏的表面设计也与周边环境和谐一致。


        整个项目采用了3600块长三角形面板,通过三个固定点与主框架连接。UHPC镂空面板的镂空率高达50%,而材料自身卓越的力学性能让格栏状面板除了装饰以外还可以起到栏杆防护的作用。建筑师要求屋面防水,屋面板块2.4米宽9米长,35mm厚,UHPC超高性能混凝土内嵌入20-27%的玻璃,同时在板块预制过程中浇注两条16cm厚的肋。而由于UHPC具有非常高的抗弯强度, 屋面板块因此可以设计得纤细,甚至实现了8-9米的悬挑。在预制生产前建筑师与拉法基豪瑞团队以及预制工厂进行了一系列综合的测试和评估,通过预制的工艺, 保障了吉博恩茵体育场非常高的表面质量,同时颜色一致无误差。


欧洲与地中海文明博物馆

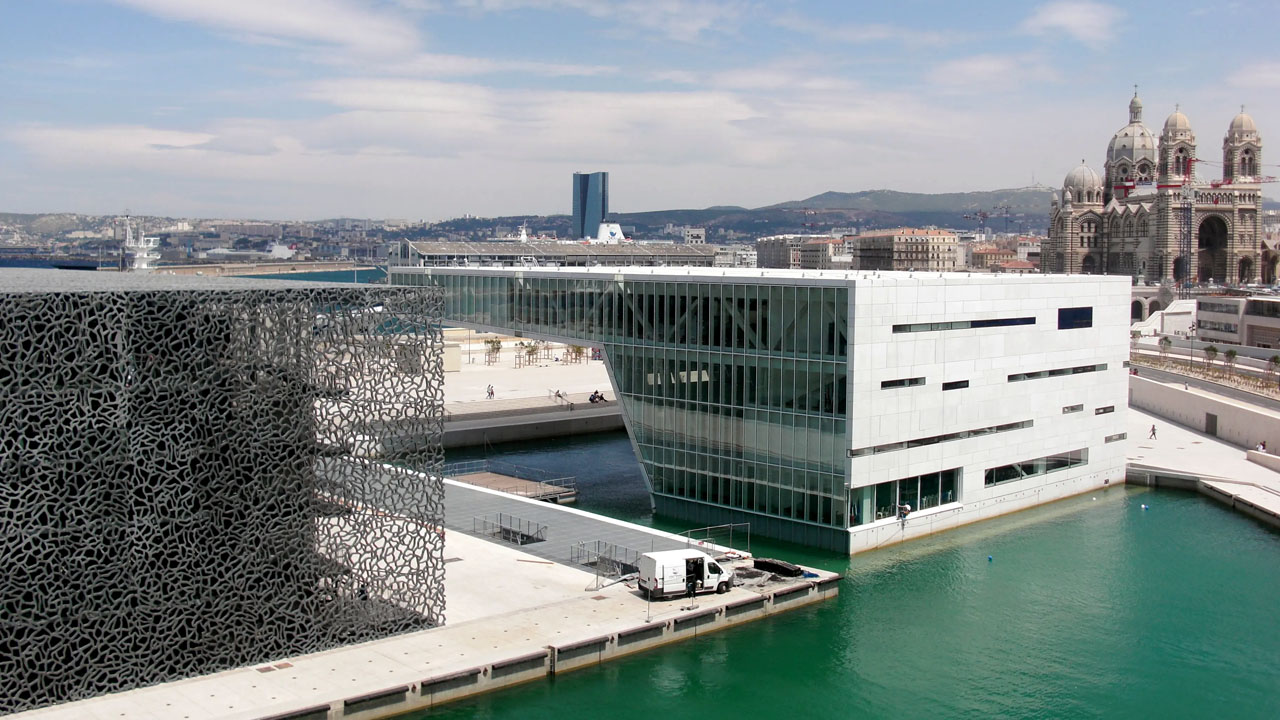

        位于法国马赛的地中海文明博物馆建成于2013年,由著名法国建筑师Rudy Ricciotti 设计。背靠蔚蓝色的地中海,巨型的UHPC超高性能混凝土网外观的正方体建筑形如悬在海边的一个钻石平台,顶部由长约115米的DUHPC人行天桥与源于十二世纪的圣约翰城堡连接。体现了马赛人的大胆设计风格以及独具魅力的地中海文明。


        松散的地质条件,终年海风的侵蚀以及通透精美的蕾丝外观对如何实现这项前卫的设计创造,提出了诸多技术挑战。最终,UHPC超高性能混凝土以其卓越的超高性能,艺术表现力,数倍于其他材料的耐久性能及耐候性能,获得业主与设计大师的青睐,并成功完成了该项目。建筑外表看似轻柔如蕾丝编织的立面,是由UHPC超高性能混凝土已预制的形式构筑的。UHPC由于其具有高达200MPA的超高强度以及高流动性,通过预制可以制造出扁平,轻薄的蕾丝网状立面,阳光透过网状间隙形成涟漪般阴影,与蔚蓝的大海,天空以及周围环境相互交融。 使得整个博物馆随着天气时刻的变化,染上不同的色调,千变万化。


        308根UHPCl立柱分布于博物馆的四面,作为整个建筑的结构支撑。立柱采用了三种形式:直立柱,Y型柱,N型柱. 柱子的直径(25cm-40cm) 与高度(2.89-8.79m )都不同,最终形成80种不同的组合。屋顶长达115米跨度76米的人行桥也是由UHPC预制组合而成,桥面仅有4cm厚。欧洲与地中海文明博物馆不仅仅是一个文化的博物馆,同时完美演绎了UHPC超高性能混凝土的在结构与美学的表现。


        设计大师同时也是混凝土大使的Rudy Ricciotti 如此评价:在这个项目中UHPC的应用使得混凝土结构可以变的优雅,精美,纤细,就如海底的珊瑚一样。 我们不知道这种材料将带我们走多远,但我们肯定可以一起改变世界。
